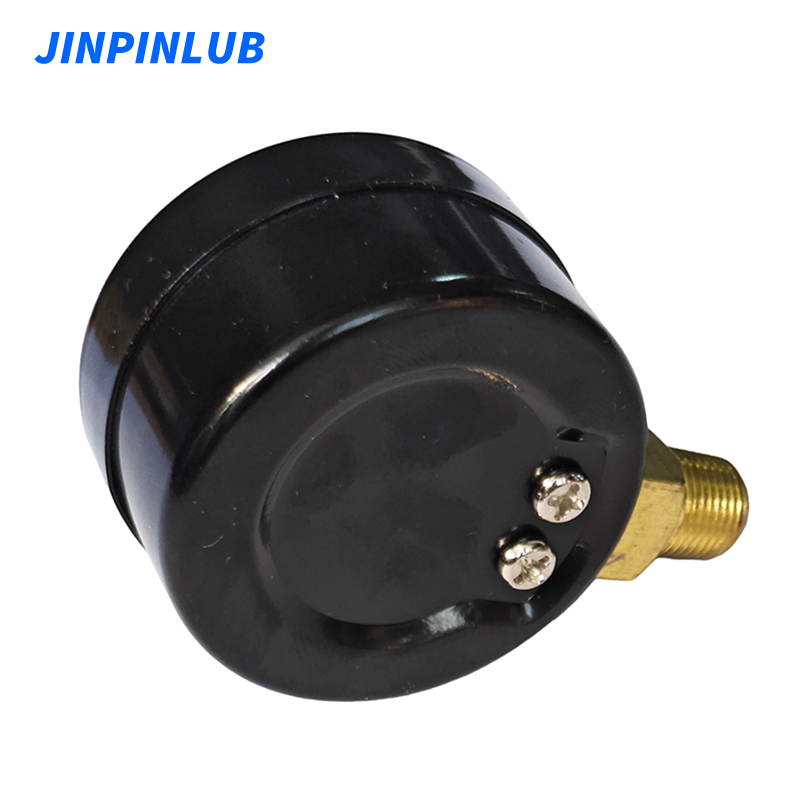

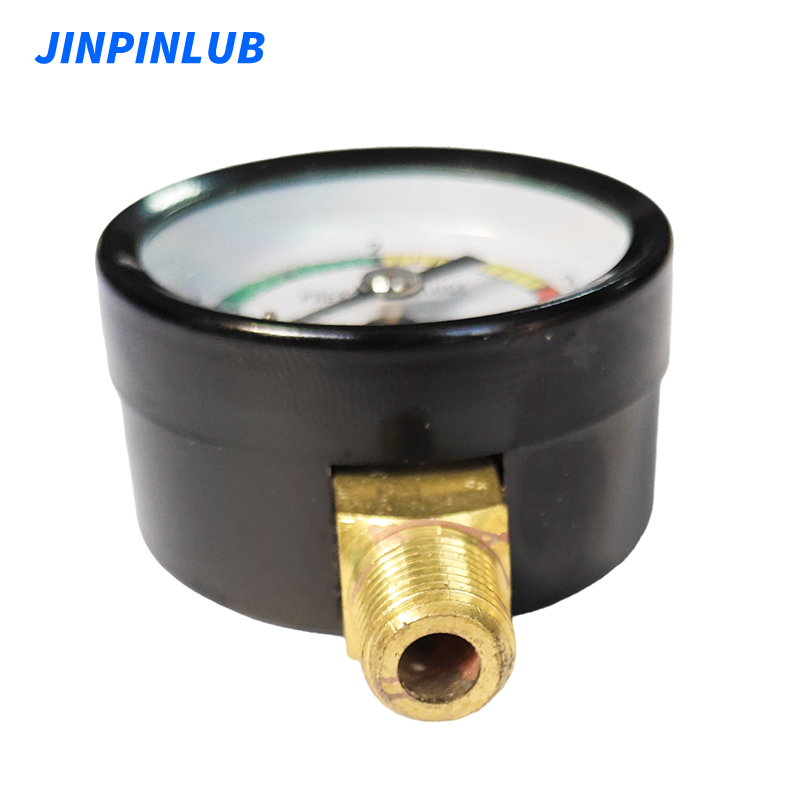

MB40 Латунная резьба нижнее соединение черный манометр
Манометр на 4 МПа используется для контроля рабочего давления смазочного насоса, чтобы убедиться, что давление в системе находится в безопасном диапазоне, тем самым обеспечивая эффект смазки и безопасную эксплуатацию оборудования.
Описание
Функции
Установка и настройка:
Класс точности: Исходя из особенностей применения конкретной системы смазочного насоса, выберите манометр требуемого класса точности.
Место установки: Манометр должен быть установлен на смазочном насосе в подходящем месте, чтобы показания точно отражали рабочее давление системы.
Процедура регулировки: Измените давление в системе, отрегулировав клапан регулировки давления смазочного насоса. Вращение по часовой стрелке увеличит давление; вращение против часовой стрелки уменьшит давление. Регулируйте медленно, чтобы предотвратить помпаж системы.
Спецификация
| Модель | Бар | Ширина | Длина | Тип |
| М-15 | 15 | 40мм | 38мм | Сухой |
| М-40 | 40 | 40мм | 38мм | Сухой |
| МБ-40 | 40 | 47мм | 60мм | Масло |
| МБ-60 | 60 | 47мм | 60мм | Масло |
| МБ-100 | 100 | 47мм | 60мм | Масло |
| МБ-250 | 250 | 58мм | 75мм | Масло |
| МБ-400 | 400 | 58мм | 75мм | Масло |
| МБ-600 | 600 | 58мм | 75мм | Масло |
| МБ-700 | 700 | 58мм | 75мм | Масло |
Принцип
1. Давление от смазочного насоса, приложенное к его упругому элементу в манометре, будет упруго деформироваться соответственно и пропорционально этому давлению.
2. По мере движения передаточного механизма стрелка будет перемещаться по циферблату манометра и, наконец, остановится на значении шкалы, которое представляет давление насоса.
3. «Масляный» означает, что внутренняя часть манометра заполнена маслом. Это полезная конструкция для уменьшения окисления и коррозии эластичного элемента, тем самым улучшая стабильность и срок службы манометра. С другой стороны, масло может смягчить удар и уменьшить удар, а также сделать показания манометра более точными.
