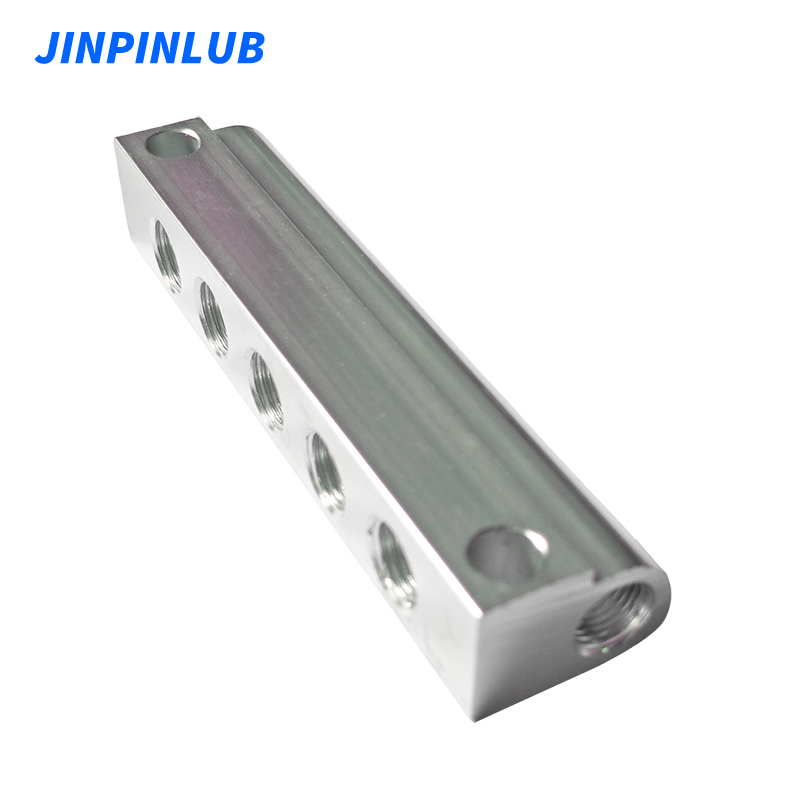

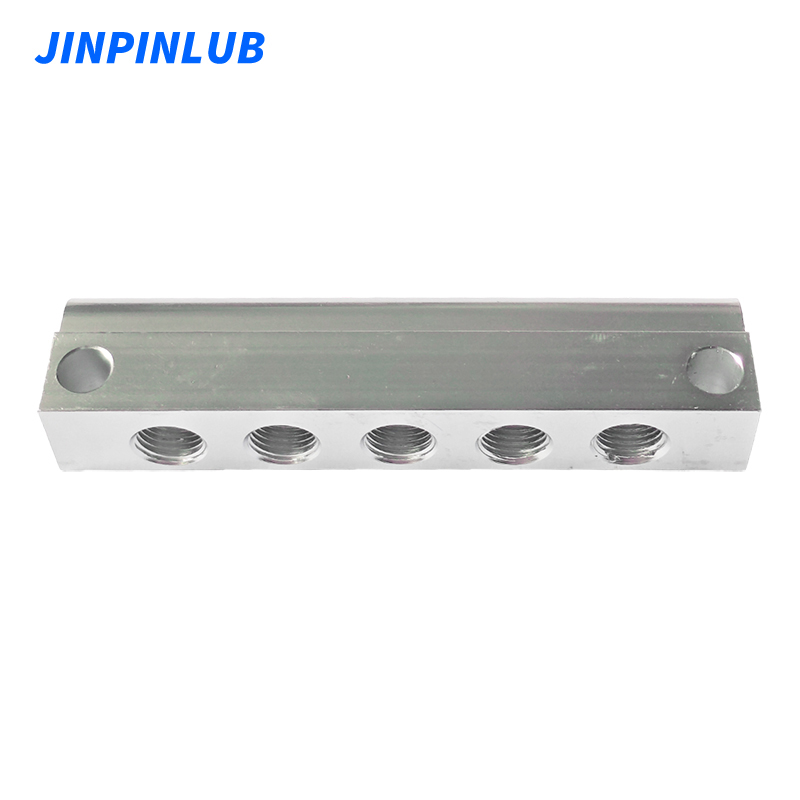

Junção de distribuição de fluxo MGJ-5 para distribuidor de linha única
MGJ é a junção do distribuidor MGK do sistema de lubrificação de linha única. Ele recebe a graxa entregue pela bomba de lubrificação e então distribui a graxa para vários pontos de lubrificação através da ação sequencial das válvulas de medição do MGK.
Descrição
Características
1. O conector é uma derivação unidirecional.
2. MGJ-M é conectado à tubulação principal de Φ6. Suas roscas de saída são todas M10x1, usadas em combinação com o conector PA-6 e a virola cônica dupla PB-6. A saída final do sistema é fechada com um plugue de fechamento PG06.
MGJ-R é conectado ao gasoduto principal de Φ6. As roscas de saída de óleo são todas Rc1/8, que podem ser conectadas diretamente com o conector reto PD601. A saída no final do sistema é fechada com um plugue de fechamento Rc1/8.
3. Feito de liga de alumínio, a superfície é anodizada e a aparência é bonita.
4. Os furos de montagem também podem ser personalizados para locais onde é necessário processamento especial.
5. De acordo com o sistema de lubrificação atual, escolha os blocos de conexão a serem usados em paralelo ou em série.
Especificação
| Modelo | Saídas | L1 | L2 | NW(g) |
| MGJ-1R | 1 | 33 | 22 | 22 |
| MGJ-2R | 2 | 49 | 38 | 34 |
| MGJ-3R | 3 | 65 | 54 | 46 |
| MGJ-4R | 4 | 81 | 70 | 58 |
| MGJ-5R | 5 | 97 | 86 | 70 |
| MGJ-6R | 6 | 113 | 102 | 81 |
| MGJ-7R | 7 | 127 | 116 | 94 |
| MGJ-8R | 8 | 143 | 132 | 106 |
| MGJ-9R | 9 | 159 | 148 | 118 |
| MGJ-10R | 10 | 175 | 164 | 130 |
| MGJ-12R | 12 | 207 | 196 | 142 |
Aplicativo
Distribuidores de graxa de linha única são usados com uma ampla gama de máquinas industriais:
Máquinas-ferramentas: por exemplo, tornos, fresadoras, retificadoras, etc.
Equipamentos de construção: escavadeiras, carregadeiras, tratores, etc.
Equipamentos de mineração: vagões de mineração, trituradores, máquinas de peneiramento, etc.
Outros equipamentos mecânicos: Transportador, Ventilador, Compressor etc.
