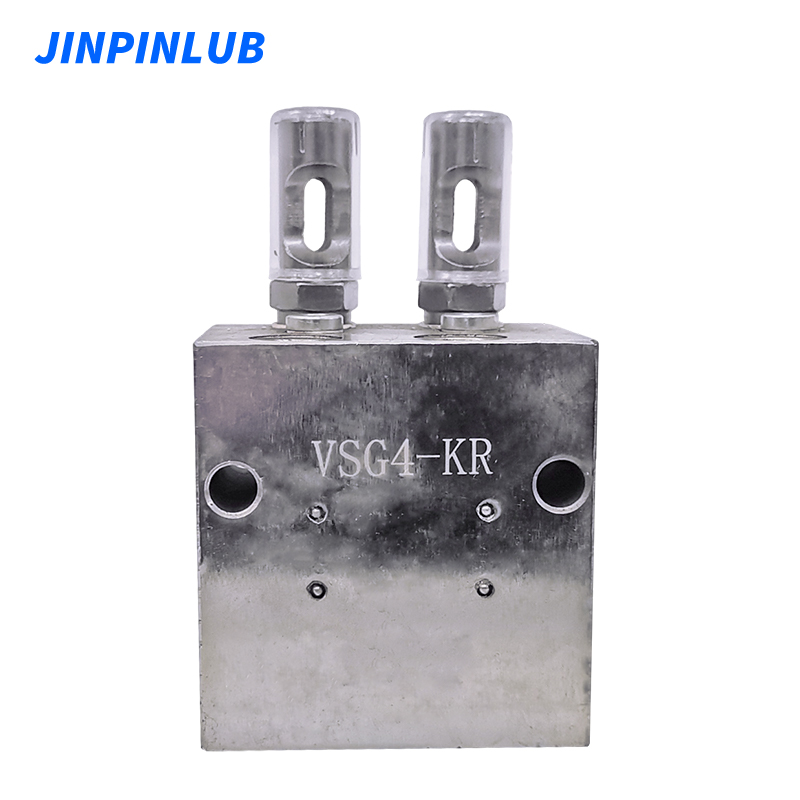

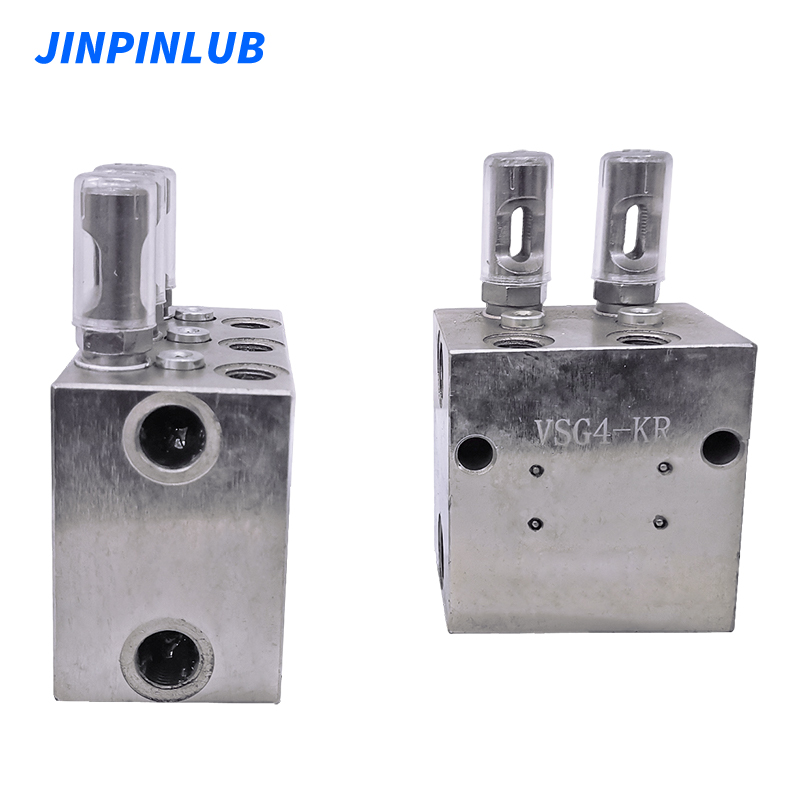

VSG-KR 40MPa kétsoros elosztó kenőrendszerhez
A VSG adagolóegység a kétsoros kenőrendszerek robusztus alkatrésze, amely akár 400 bar nyomást is képes ellenállni, horganyzott acélból készül, és legfeljebb nyolc kimenettel rendelkezik, amelyek mindegyike jelzőcsappal van felszerelve a vizuális ellenőrzéshez.
Leírás
Funkció
A VSG-KR kétsoros elosztónak mind a tetején, mind az alján van kimenet, és amikor az elosztó dugattyúja előre-hátra mozog, akkor mindkét oldalon egyszer kiürül. A megfelelő felső és alsó kimeneten kombinált olajkibocsátó szerkezet található. A páratlan számú kimenet megváltoztatásához egyszerűen állítsa be a vezetőhüvely irányát. Az elosztó működése a jelzőrúd működéséből megfigyelhető, az egyes kimenetek kisülése a csavarok beállításával a megadott tartományon belül állítható. Ezt a típusú elosztót 40 MPa névleges nyomású, kétsoros zsírkenőrendszerekhez használják.
Specifikáció
| Modell | VSG-KR |
| Üzemi nyomás | 40 MPa |
| Akciónyomás | ≤1,2 MPa |
| Névleges kisülés | 0-2,3 ml/ciklus |
| Csavaráramlás beállítása | 0,14 ml/kör |
| Az üzletek száma | 2~8 |
| Kenőanyag | NLGI 0~2# zsír vagy olaj＞ N68 |
| Üzemi hőmérséklet | (-10 ℃ ~ 80 ℃) |
Oktatás
A használt közeg NLGI 0#~ 2# kenőzsír vagy N68-nál nagyobb viszkozitású kenőolaj. Az üzemi környezet hőmérséklete -10 ℃ ~ 80 ℃. Ha a használt közeg kenőolaj, kérjük, használja 20 MPa nyomás alatt.
Ha össze kell kapcsolni a felső és az alsó kimenetet, csavarja ki a csavart a furatban, és dugja be a nem használt aljzatot G14-es csavaros dugóval, hogy megakadályozza a por behatolását.
Ha az elosztó beépítési környezeti hőmérséklete a -10 ℃ ~ 80 ℃ tartományon kívül esik, a rendelési szerződésben fel kell tüntetni az alacsony és magas hőmérsékletű olajtömítések biztosítását.
